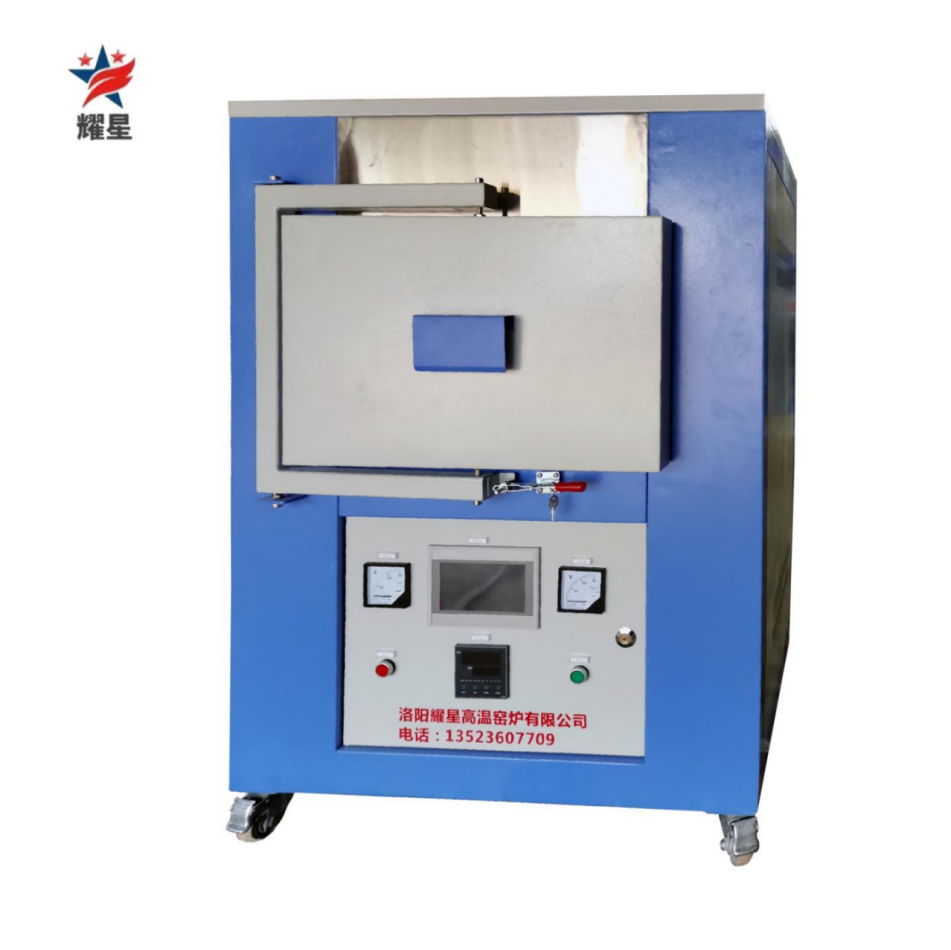

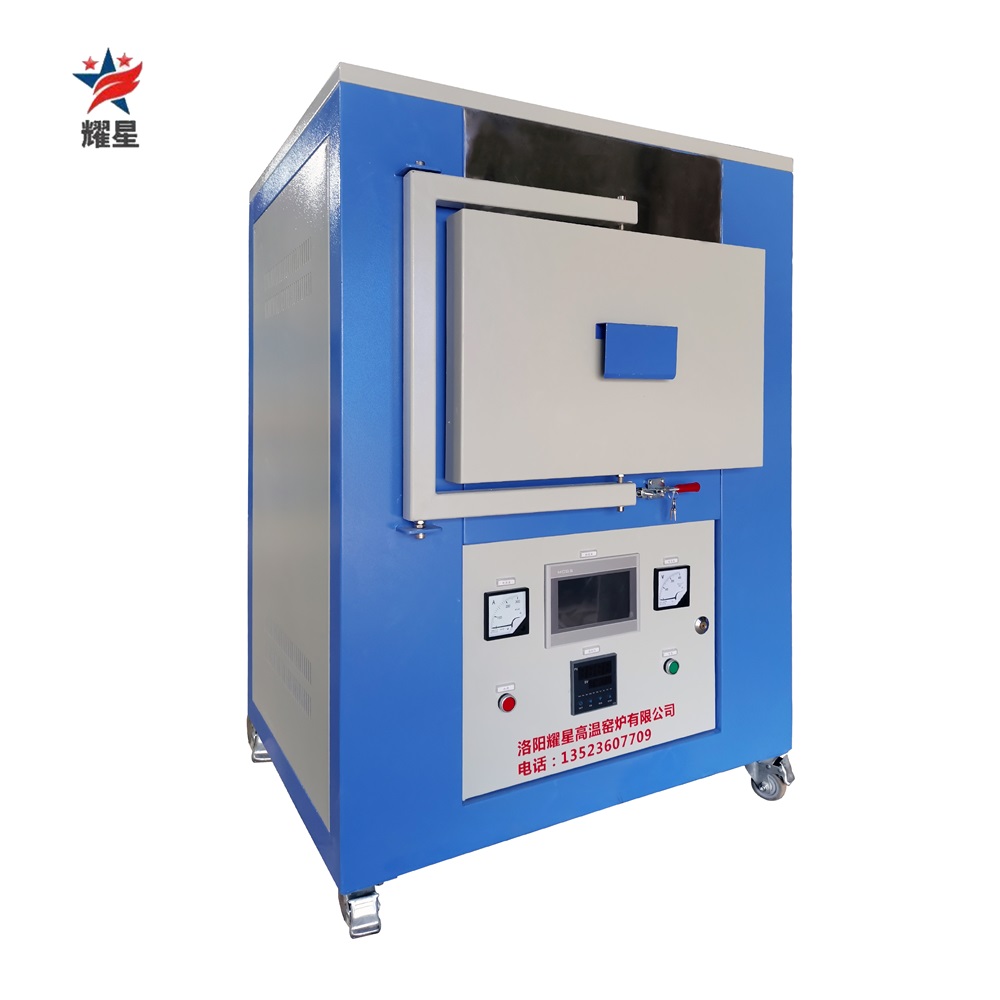

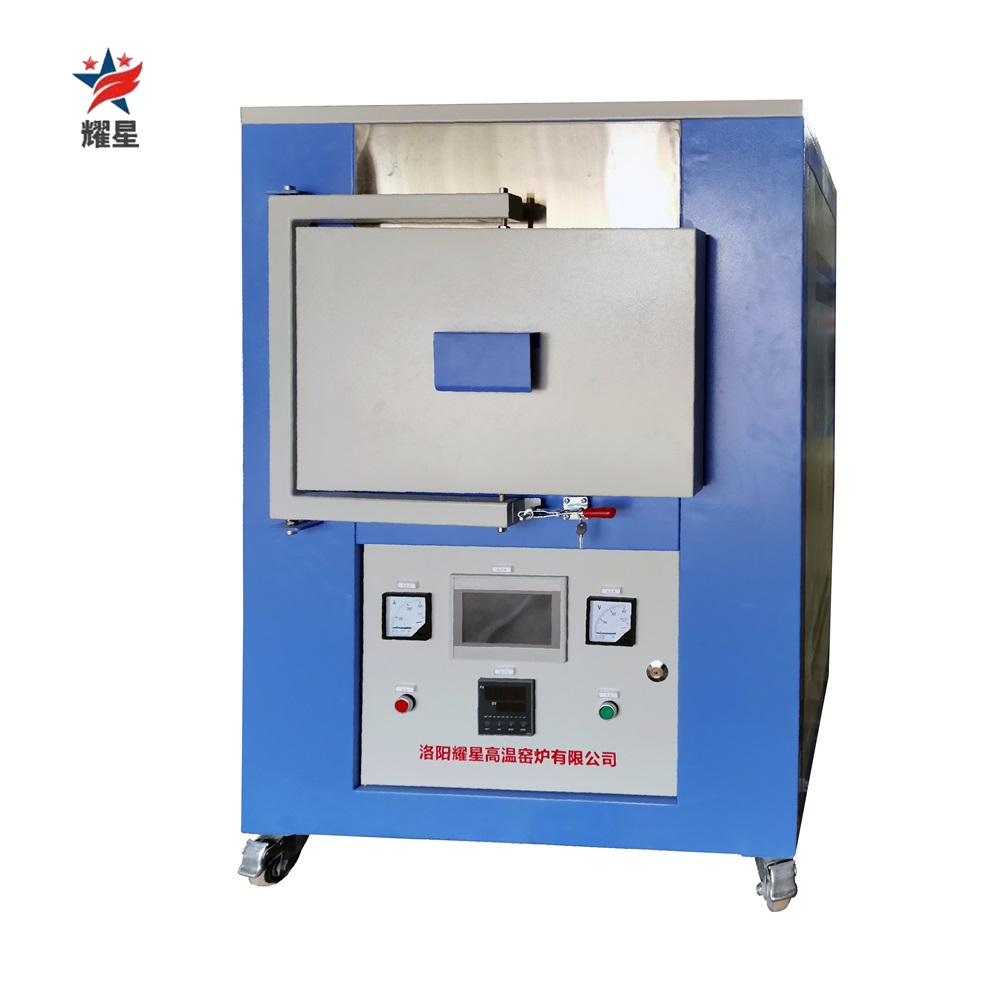

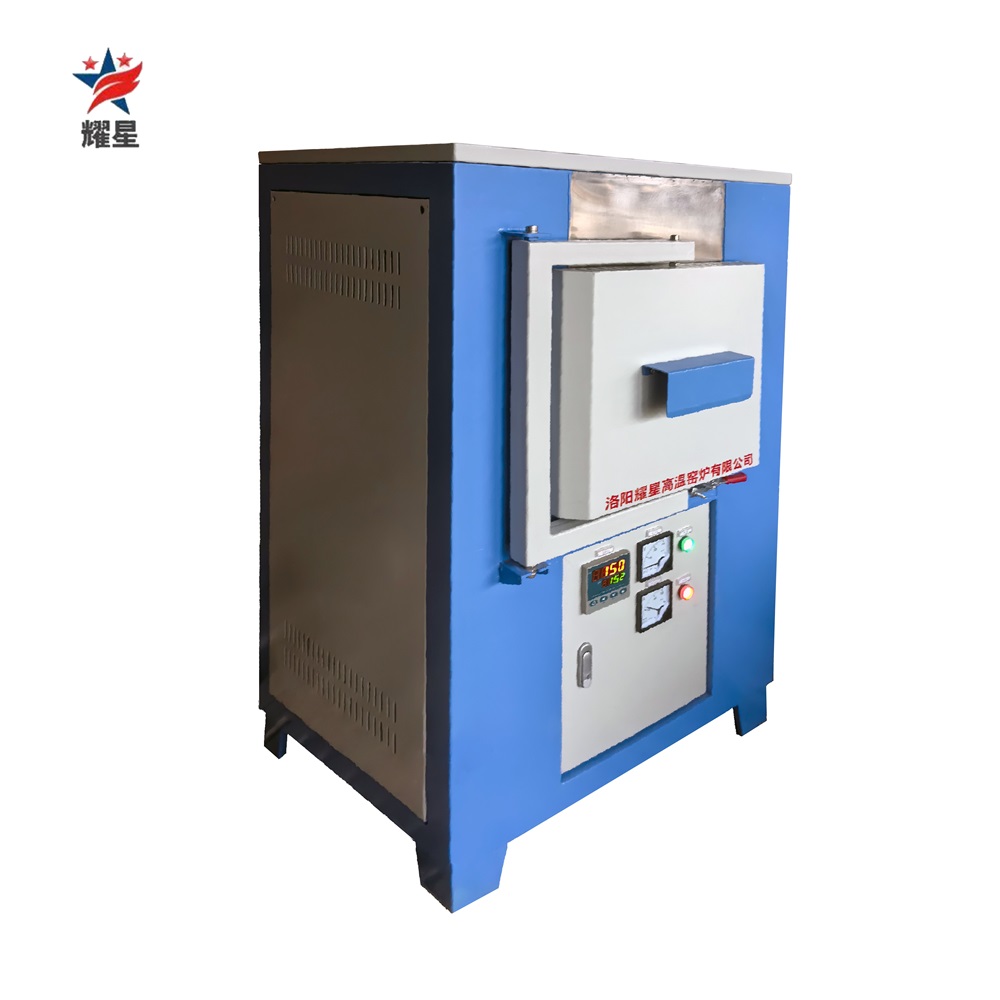

触摸屏箱式电阻炉
我公司此款高温立式电炉控制面板配有触摸屏,操作便捷,控制电源开关、主加热工作 /停止按钮,电压、电流表,以便随时观察本系统的工作状态。可编程控制器,30段程序,每段可设定升温或停留,并提供程序化的温度、时间、加热功率的循环。
咨询热线:13938857290
我公司此款高温立式电炉控制面板配有触摸屏,操作便捷,控制电源开关、主加热工作 /停止按钮,电压、电流表,以便随时观察本系统的工作状态。可编程控制器,30段程序,每段可设定升温或停留,并提供程序化的温度、时间、加热功率的循环。
咨询热线:13938857290
设备结构
整台设备采用轻体型机电一体化结构,主要分为炉膛和温度控制等系统。
结构形式:上部为加热炉体,下部为控制系统。
1、炉膛材质
炉膛采用1400型1600型1700型1800型/1900型陶瓷纤维板制造,采用高强度新型拼装式结构,将陶瓷纤维板围成一长方形加热腔体;电阻丝采用镶嵌式结构牢固在陶瓷纤维板内形成工作室,硅碳棒和硅钼棒采用垂直与炉膛两侧。
2、保温
在炉膛外层填充约50mm厚1260型/1400型1600型1700型1800型/1900型根据不同温度选择陶瓷纤维板。由于陶瓷纤维优异的隔热性能和极低的热容,既可以保证设备迅速升温,又可以大大降低设备能耗及表面温度。
3、炉壳
电炉炉壳采用双层结构,炉顶盖板以及装饰板均采用透气板孔结构。
4、装卸料
松开炉门快速压钳,打开炉门取出挡砖,将所烧物料放置于炉膛中间,然后放入挡砖,关闭并压紧炉门。
5、控制系统
控制系统采用和炉体一体化设计。智能程序温控仪,带有30段升温曲线,温度曲线的调节通过设定自动控制进行。温控仪接受热电偶检测的信号,调功板触发控制电力模块,K/S/B分度热偶测温。该仪表具有PID参数自整定功能,单点控制稳定度可达±1℃,且具有高温上限报警、热电偶失效指示等多项报警保护功能。
电炉的温度控制系统安装在炉体下部的控制柜内,分为控制面板和强电板两部分。
标准规格参数:
设备名称 | 最高温度 | 加热元件 | 炉膛尺寸(深×宽×高)mm | 热电偶 | 功率 | 电压 | 炉膛材料 |
高温箱式电炉 | 1200℃ | 电阻丝/硅碳棒 | 200×150×150 | K型 | 4KW | 380V/220V | 氧化铝陶瓷纤维 |
300×200×200 | 8KW | 380V | |||||
300×300×300 | 9KW | 380V | |||||
500×300×300 | 12KW | 380V | |||||
500×500×500 | 20KW | 380V | |||||
800×500×500 | 24KW | 380V | |||||
1400℃ | 硅碳棒 | 200×150×150 | S型 | 5KW | 380V/220V | ||
300×200×200 | 10KW | 380V | |||||
300×300×300 | 12KW | 380V | |||||
500×300×300 | 15KW | 380V | |||||
500×500×500 | 30KW | 380V | |||||
800×500×500 | 35KW | 380V | |||||
1600℃ | 硅钼棒 | 200×150×150 | B型 | 6KW | 380V | ||
300×200×200 | 11KW | 380V | |||||
300×300×300 | 15KW | 380V | |||||
500×300×300 | 18KW | 380V | |||||
500×500×500 | 30KW | 380V | |||||
800×500×500 | 35KW | 380V | |||||
1700℃ | 硅钼棒 | 200×150×150 | B型 | 6KW | 380V | ||
300×200×200 | 12KW | 380V | |||||
300×300×300 | 16KW | 380V | |||||
500×300×300 | 19KW | 380V | |||||
500×500×500 | 35KW | 380V | |||||
800×500×500 | 40KW | 380V |
可根据客户要求定制各种规格,详情咨询客服!
