热风循环箱式电炉

设备结构

整台设备采用轻体型机电一体化结构，主要分为炉膛和温度控制等系统。

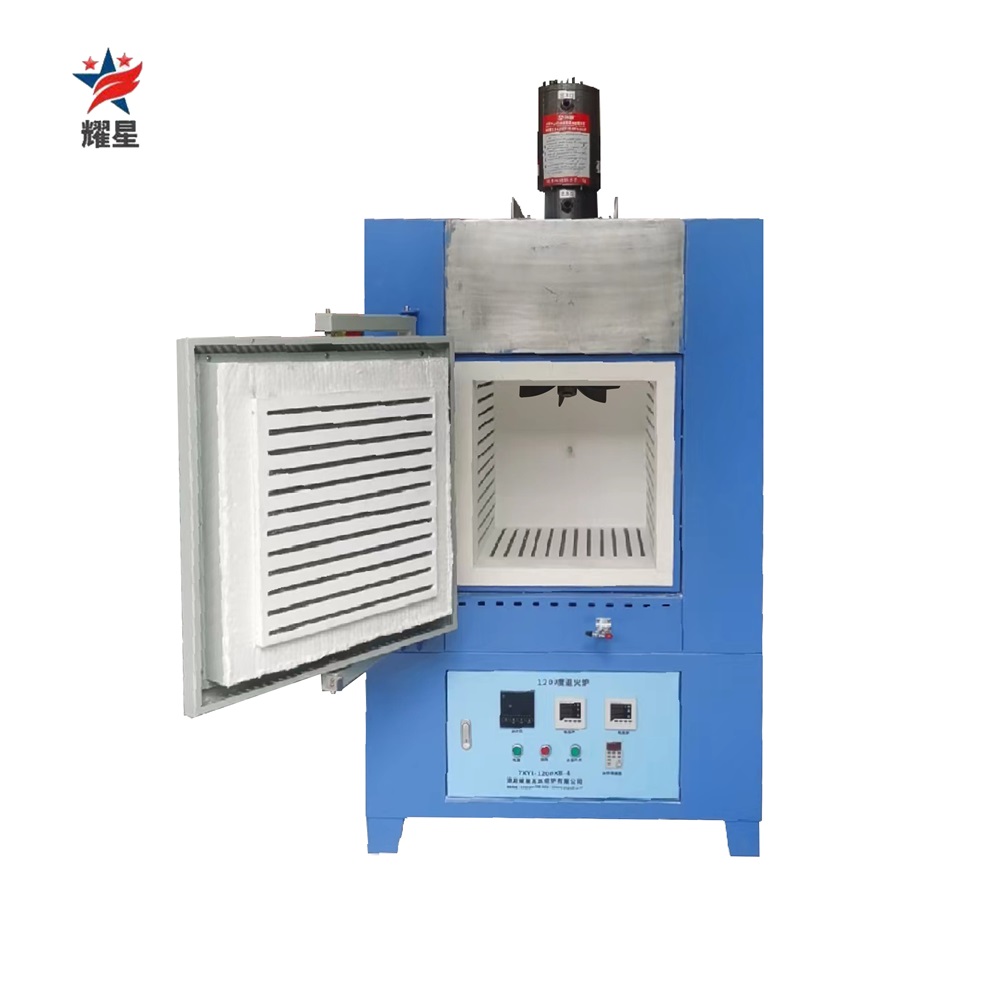

结构形式：左侧为加热炉体，右侧为控制系统。

1、炉膛材质

炉膛采用1400型1600型1700型1800型/1900型陶瓷纤维板制造，采用高强度新型拼装式结构，将陶瓷纤维板围成一长方形加热腔体；电阻丝采用镶嵌式结构牢固在陶瓷纤维板内形成工作室，硅碳棒和硅钼棒采用垂直与炉膛两侧。

2、保温

在炉膛外层填充约50mm厚1260型/1400型1600型1700型1800型/1900型根据不同温度选择陶瓷纤维板。由于陶瓷纤维优异的隔热性能和极低的热容，既可以保证设备迅速升温，又可以大大降低设备能耗及表面温度。

3、炉壳

电炉炉壳采用双层结构，炉顶盖板以及装饰板均采用透气板孔结构。

4、装卸料

松开炉门快速压钳，打开炉门取出挡砖，将所烧物料放置于炉膛中间，然后放入挡砖，关闭并压紧炉门。

5、控制系统

控制系统采用和炉体一体化设计。智能程序温控仪，带有30段升温曲线，温度曲线的调节通过设定自动控制进行。温控仪接受热电偶检测的信号，调功板触发控制电力模块，K/S/B分度热偶测温。该仪表具有PID参数自整定功能，单点控制稳定度可达±1℃，且具有高温上限报警、热电偶失效指示等多项报警保护功能。

电炉的温度控制系统安装在炉体侧面的控制柜内，分为控制面板和强电板两部分。

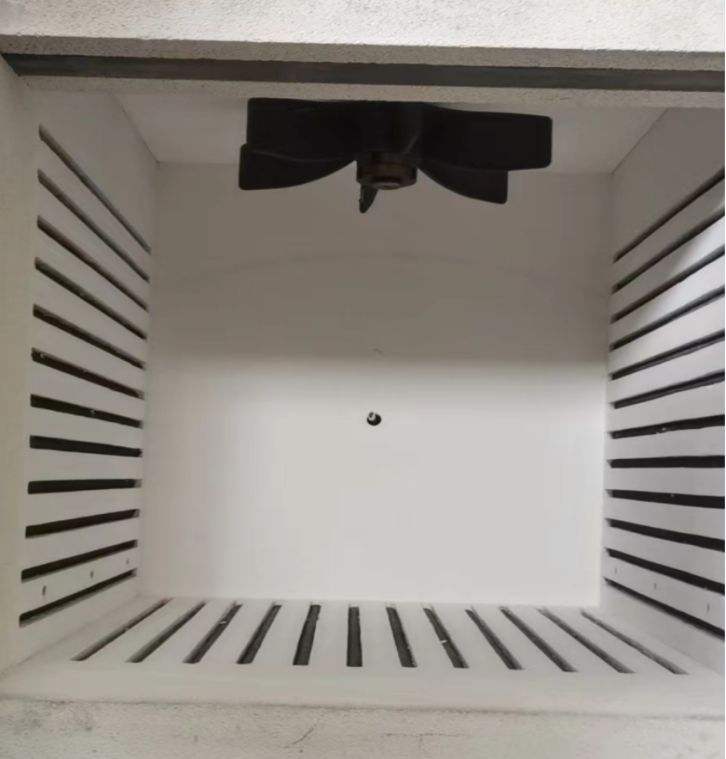

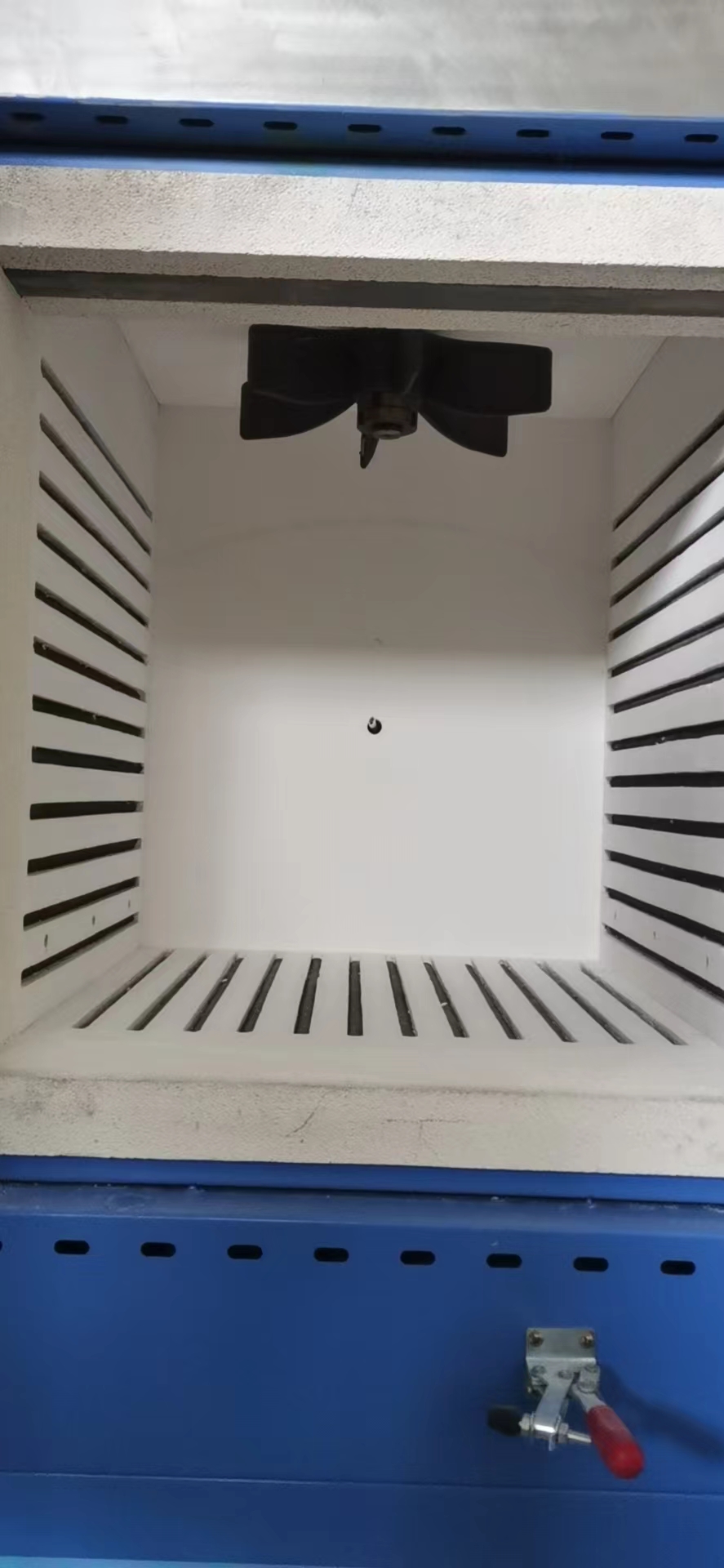

6、配运风马达、离心式运风风轮于炉腔顶部，四面循环上、下（左、右）大风量强制运风方式，可配进气、排气口阀门，可调节空气流量，使炉内温度更加均匀。

标准规格参数：

可根据客户要求定制各种规格，详情咨询客服！
