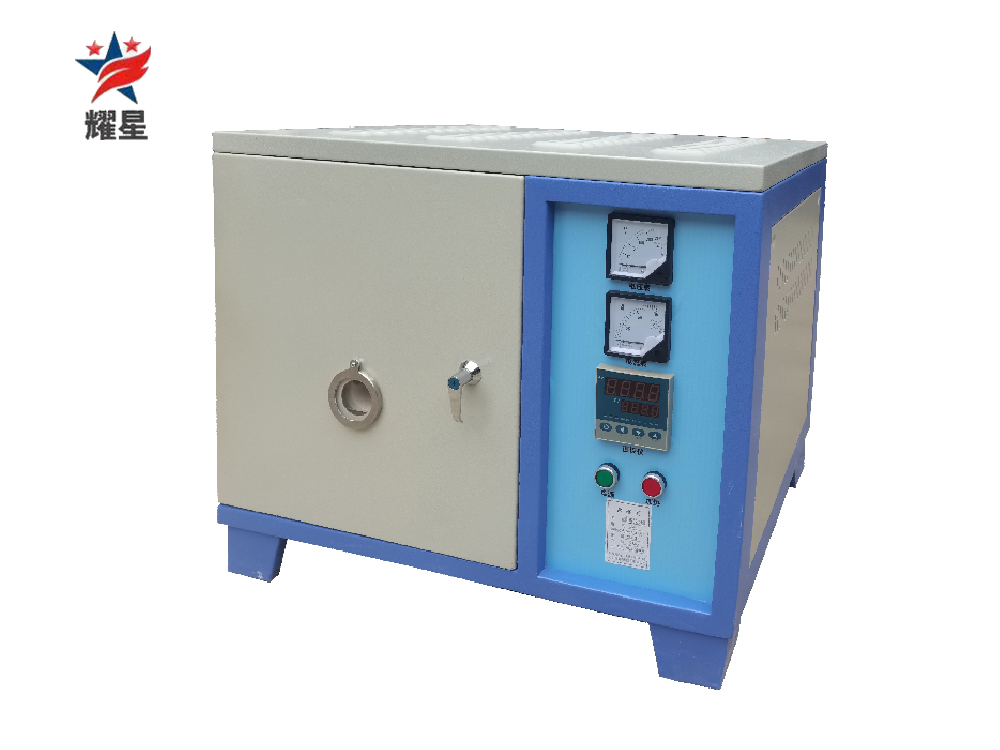

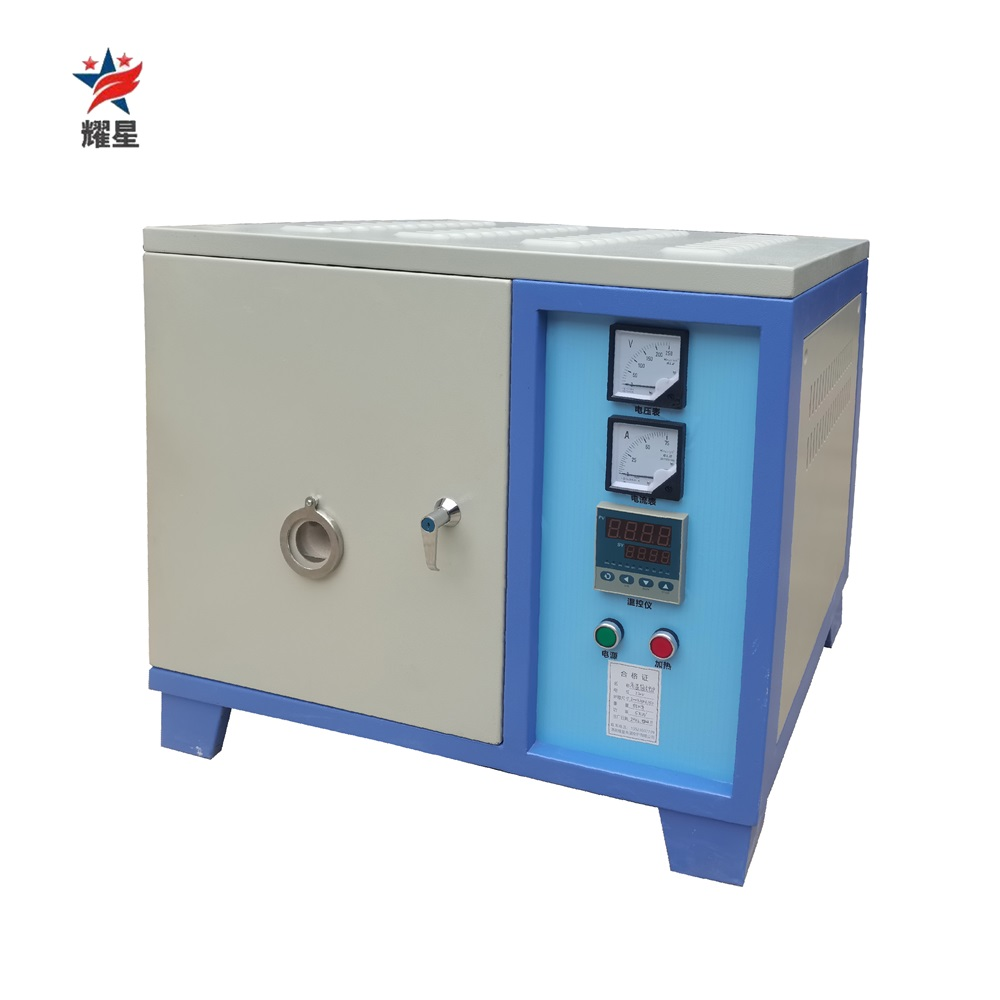

高温可视窗箱式马弗炉

YX系列高温带可视窗箱式炉广泛应用于实验室、研究机构和工业生产领域。它可以用于高温材料烧结、热处理、粉末冶金、化学气相沉积等工艺。同时，由于它具有可视窗口，可以实时观察实验过程，方便用户进行操作和调节。
咨询热线：13938857290

在线订购

产品详情

产品描述：

YX系列带可视观察窗箱式炉一般由炉体、电加热元件、温度控制系统和可视窗口组成。温场均衡、表面温度低、升降温度速率快、节能等优点。炉膛采用氧化铝多晶体纤维材料制成，具有优异的保温性能，双层炉壳间配有风冷系统，能快速升降温，触碰炉体表面不烫手。电加热元件一般采用高温合金电阻丝或者硅碳棒，能够提供高温加热。温控采用宇电温控仪表，具有30-50段可编程PID自整定，自动升温、自动降温，移相触发、可控硅控制，并根据温度调节自整定功率。可视窗口通常是由耐高温玻璃制成，可以清晰地观察炉内情况。是高校、科研院所、工矿企业做高温烧结、高温退火、熔化﹑分析而研制的专用理想设备。

设备结构：

整台设备采用轻体型机电一体化结构，主要分为炉膛和温度控制等系统。

结构形式：左侧为加热炉体，右侧为控制系统。

1、炉膛材质

炉膛采用1400型1600型1700型1800型/1900型陶瓷纤维板制造，采用高强度新型拼装式结构，将陶瓷纤维板围成一长方形加热腔体；电阻丝采用镶嵌式结构牢固在陶瓷纤维板内形成工作室，硅碳棒和硅钼棒采用垂直与炉膛两侧。

2、保温

在炉膛外层填充约50mm厚1260型/1400型1600型1700型1800型/1900型根据不同温度选择陶瓷纤维板。由于陶瓷纤维优异的隔热性能和极低的热容，既可以保证设备迅速升温，又可以大大降低设备能耗及表面温度。

3、炉壳

电炉炉壳采用双层结构，炉顶盖板以及装饰板均采用透气板孔结构。

4、装卸料

松开炉门快速压钳，打开炉门取出挡砖，将所烧物料放置于炉膛中间，然后放入挡砖，关闭并压紧炉门。

5、控制系统

控制系统采用和炉体一体化设计。智能程序温控仪，带有30段升温曲线，温度曲线的调节通过设定自动控制进行。温控仪接受热电偶检测的信号，调功板触发控制电力模块，K/S/B分度热偶测温。该仪表具有PID参数自整定功能，单点控制稳定度可达±1℃，且具有高温上限报警、热电偶失效指示等多项报警保护功能。

电炉的温度控制系统安装在炉体侧面的控制柜内，分为控制面板和强电板两部分。

6、设计温度：1200℃、1400℃、1600℃、1700℃、1800

标准规格参数：

设备名称	最高温度	加热元件	炉膛尺寸（深×宽×高）mm	热电偶	功率	电压	炉膛材料
高温箱式电炉	1200℃	电阻丝/硅碳棒	200×150×150	K型	4KW	80V/220V	氧化铝陶瓷纤维
			300×200×200		8KW	380V
			300×300×300		9KW	380V
			500×300×300		12KW	380V
			500×500×500		20KW	380V
			800×500×500		24KW	380V
	1400℃	硅碳棒	200×150×150	S型	5KW	380V/220V
			300×200×200		10KW	380V
			300×300×300		12KW	380V
			500×300×300		15KW	380V
			500×500×500		30KW	380V
			800×500×500		35KW	380V
	1600℃	硅钼棒	200×150×150	B型	6KW	380V
			300×200×200		11KW	380V
			300×300×300		15KW	380V
			500×300×300		18KW	380V
			500×500×500		30KW	380V
			800×500×500		35KW	380V
	1700℃	硅钼棒	200×150×150	B型	6KW	380V
			300×200×200		12KW	380V
			300×300×300		16KW	380V
			500×300×300		19KW	380V
			500×500×500		35KW	380V
			800×500×500		40KW	380V
